攜帶型接地線它是用于防止電力設備、電力線路突然來電，消除感應電壓，放盡剩余電荷的臨時接地裝置。

裝設接地線是防止工作地點突然來電的唯一可靠安全措施，是保護工作人員免遭觸電傷害最直接的保護措施。還可以使工作地點始終處于“地電位”的保護之中，同時也是消除停電設備殘存電荷或感應電荷的有效措施。在發生誤送電時，能使保護動作，迅速切斷電源。

<圖片來源于網絡>

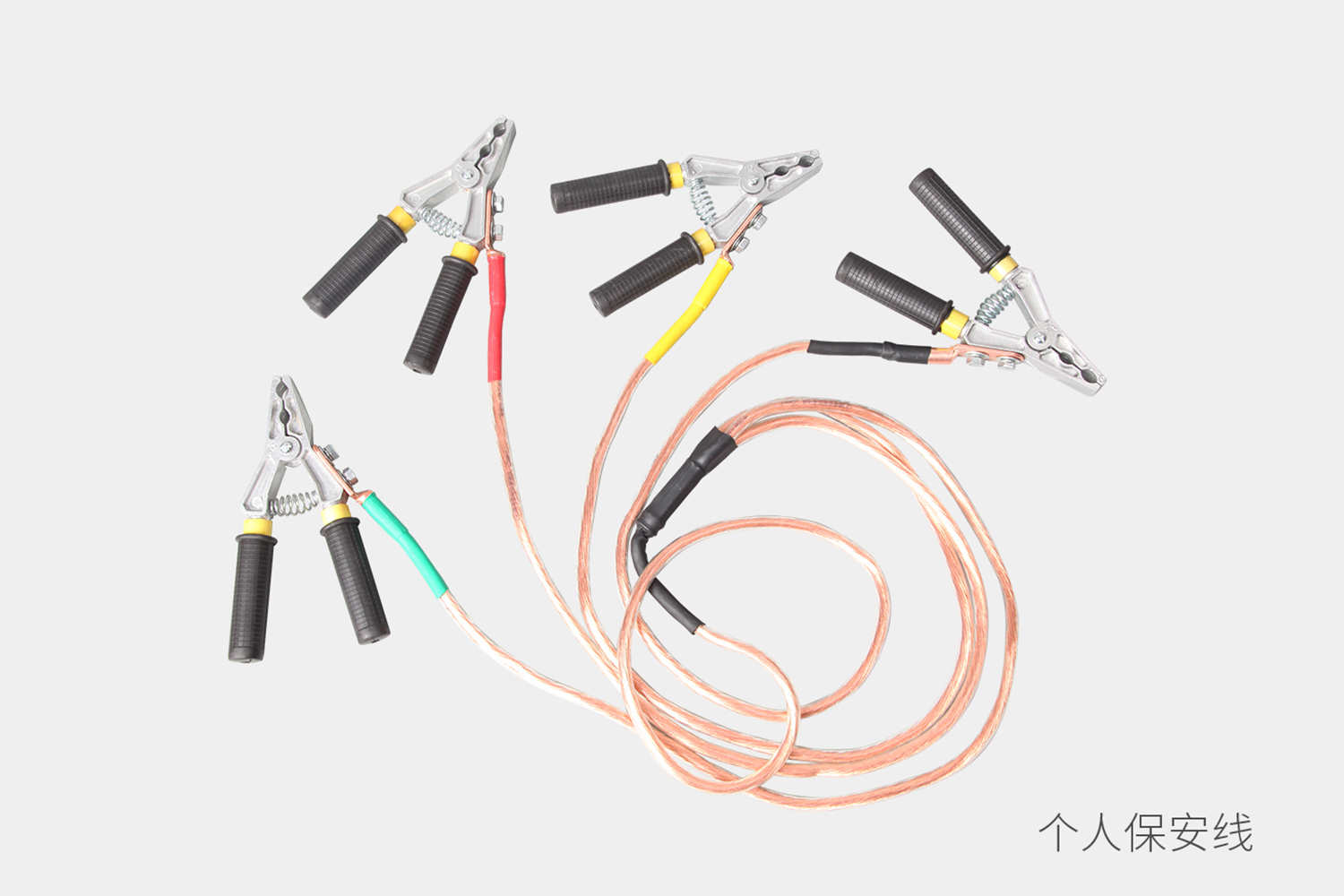

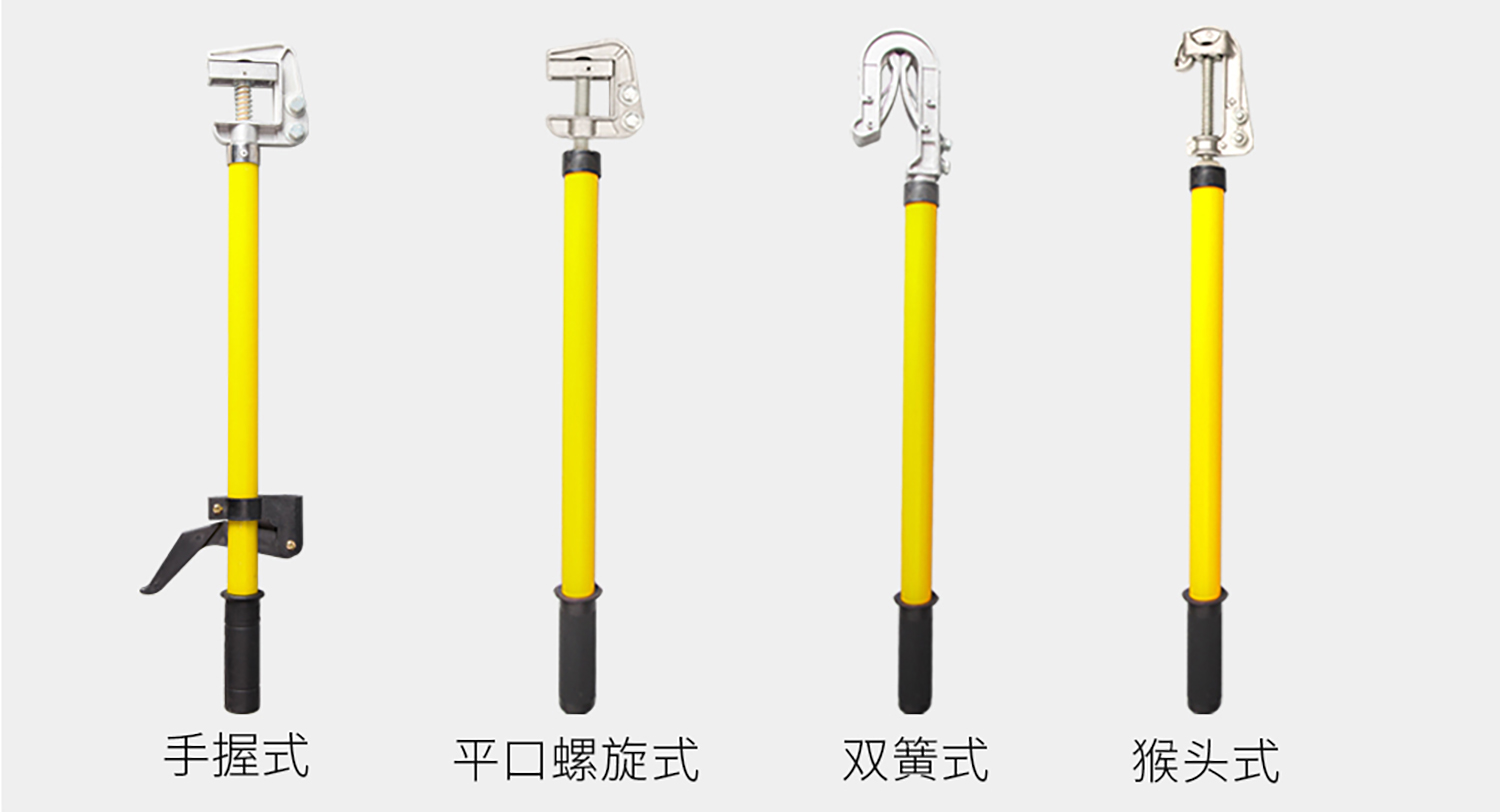

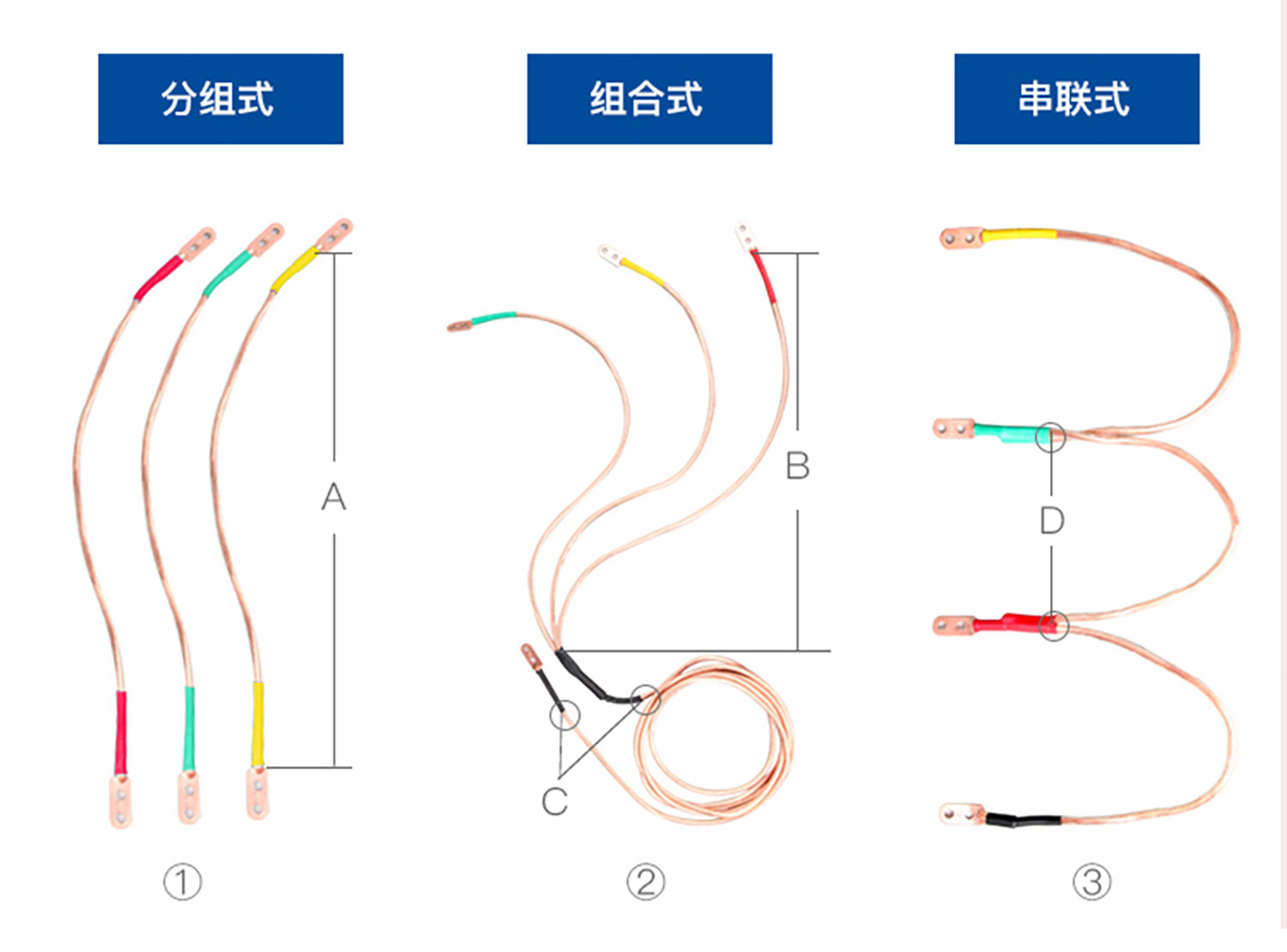

接地線按功能分為攜帶型短路接地線和個人保安接地線，按組合方式可分為組合式和分相式。按操作桿連接方式分為固定式、可脫卸式等。

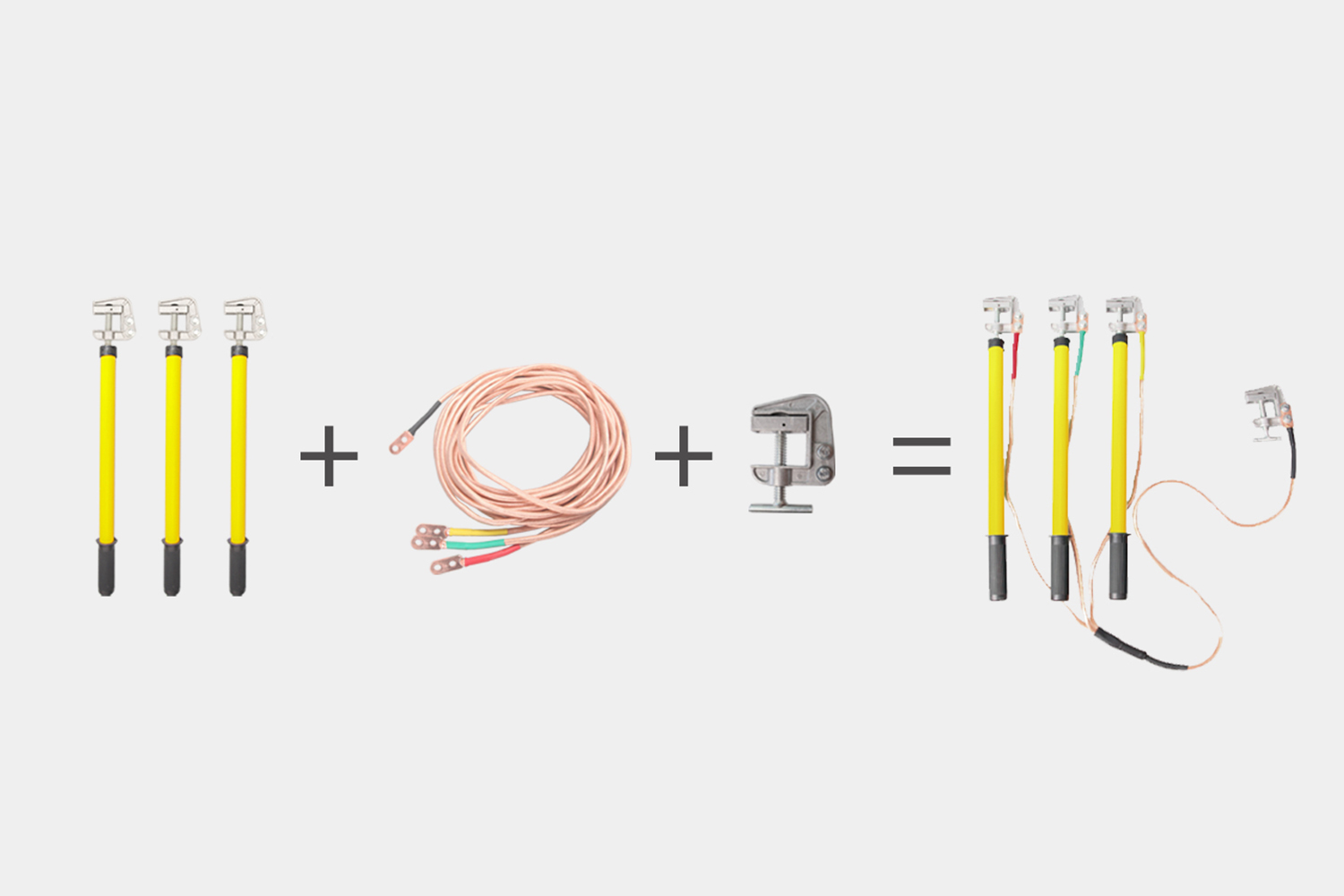

分相式接地線由導線端線夾、短路線、絕緣操作棒、接地端線夾、接線鼻等部件組成，組合式接地線由導線端線夾、段路線、接地引線、接地端線夾、絕緣操作棒、線夾緊固裝置、匯流管、接線鼻等部件組成。

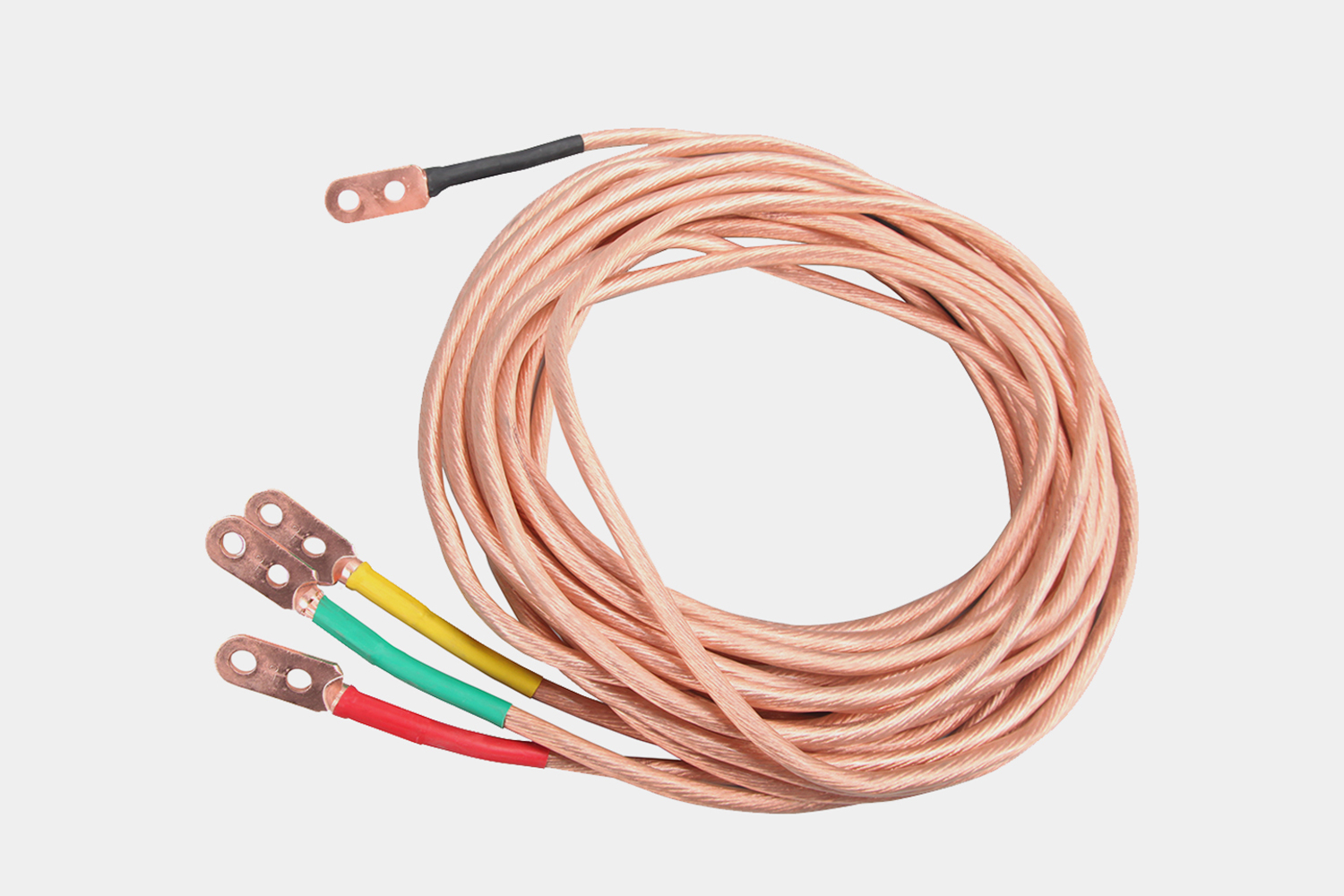

成套接地線應用透明護套的多股軟銅線組成，其截面不得小于25mm2，同時應滿足裝設地點短路電流的要求，嚴禁使用其他金屬線代替接地線或短路線。接地線透明外護層厚度應大于1mm。

(1)接地線在使用前，應檢查接地線試驗合格證是否在有效試驗合格期內。

(2)使用前，應進行外觀檢查，如發現絞線松股、斷股、護套嚴重破損、夾具斷裂松動等不得使用。

(3)裝設接地線時，接地線的額定短路電流不能小于懸掛點的最大故障電流，若單組接地線不能滿足要求時，可以采用多組接地線組合掛設。

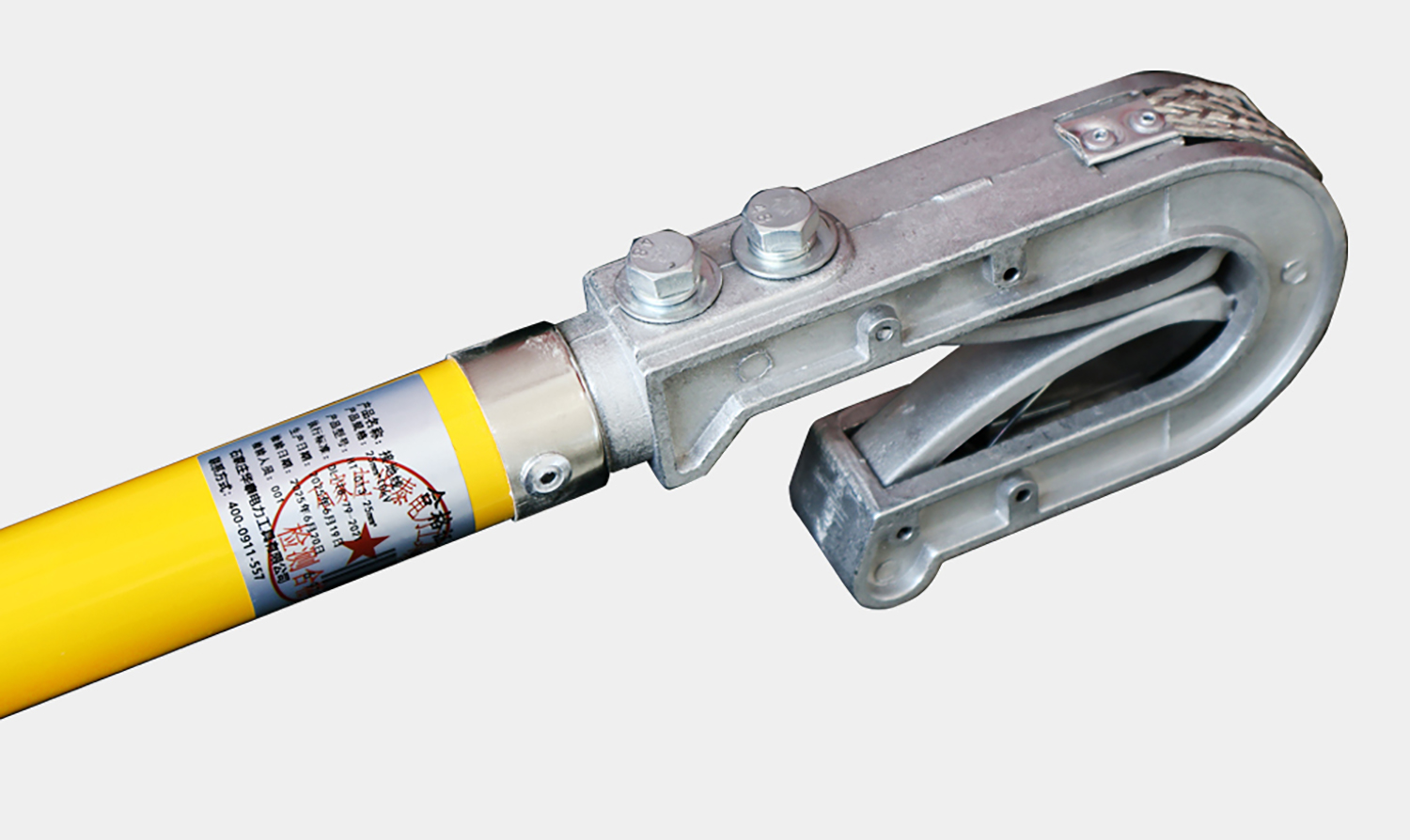

(4)接地線的兩端線夾應保證接地線與導體和接地裝置接觸良好、拆接方便，有足夠的機械強度，并在大短路電流通過時不致松動。

(5)接地線的掛接應有專人監護，當驗明設備確無電壓后應立即將檢修設備接地并三相短路。

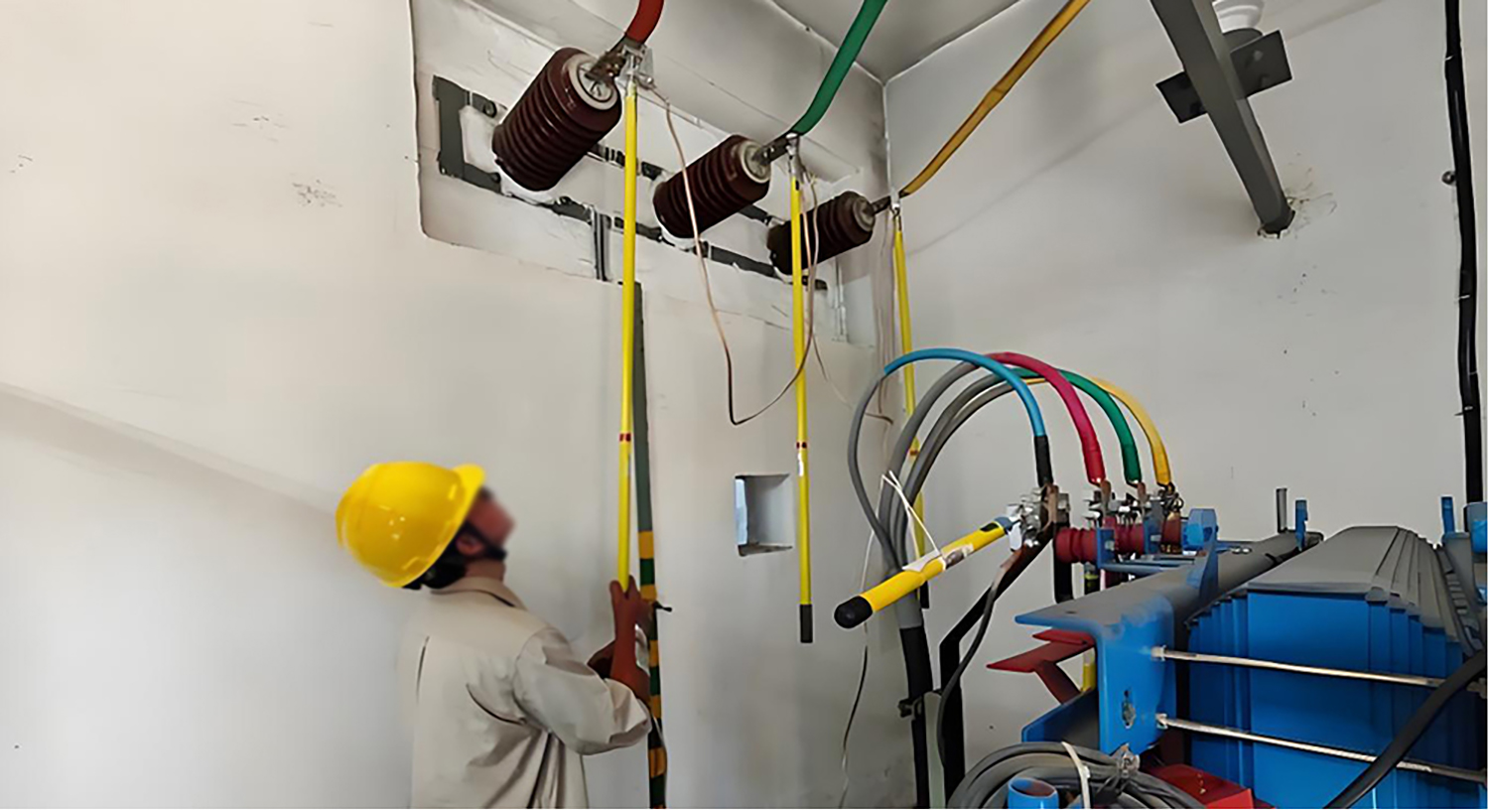

(6)裝設接地線必須先接接地端，后接導體端，且必須接觸良好。拆除接地線的順序與此相反。同時，裝、拆接地線均應使用絕緣棒并戴絕緣手套。在裝拆接地線的過程中，應始終保證接地線處于良好的接地狀態，裝拆時人體不得碰觸接地線或未接地的導線，以防止感應電觸電。

<圖片來源于網絡>

(7)接地線應使用專用的線夾固定在導體上，禁止用纏統的方法進行接地或短路。

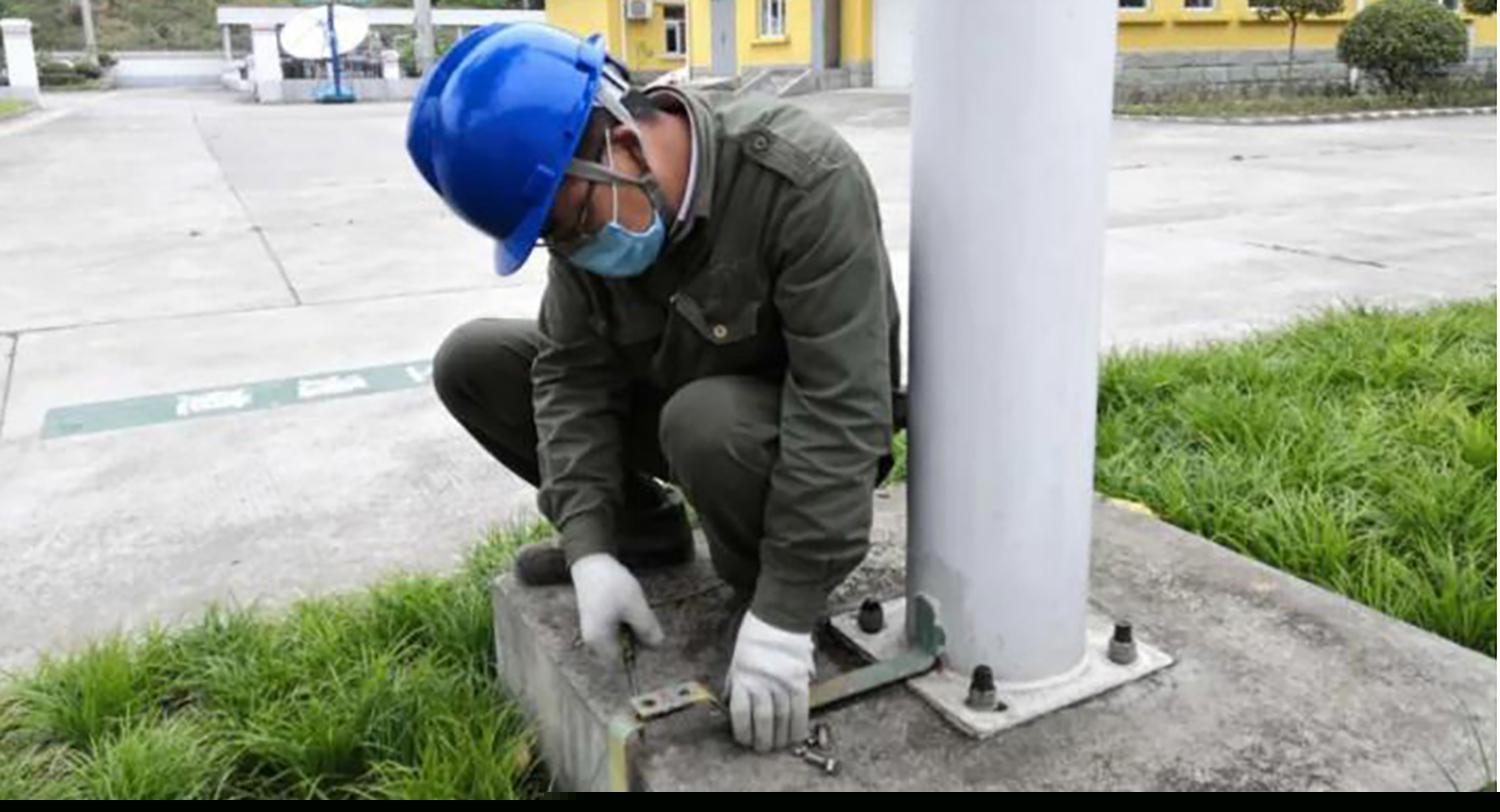

(8)利用鐵塔接地或與桿塔接地裝置電氣上直接相連的橫接地時，允許每相分別接地，但桿塔接地電阻和接地通道應良好。桿塔與接地線連接部分應清除油漆，接觸良好。

<圖片來源于網絡>

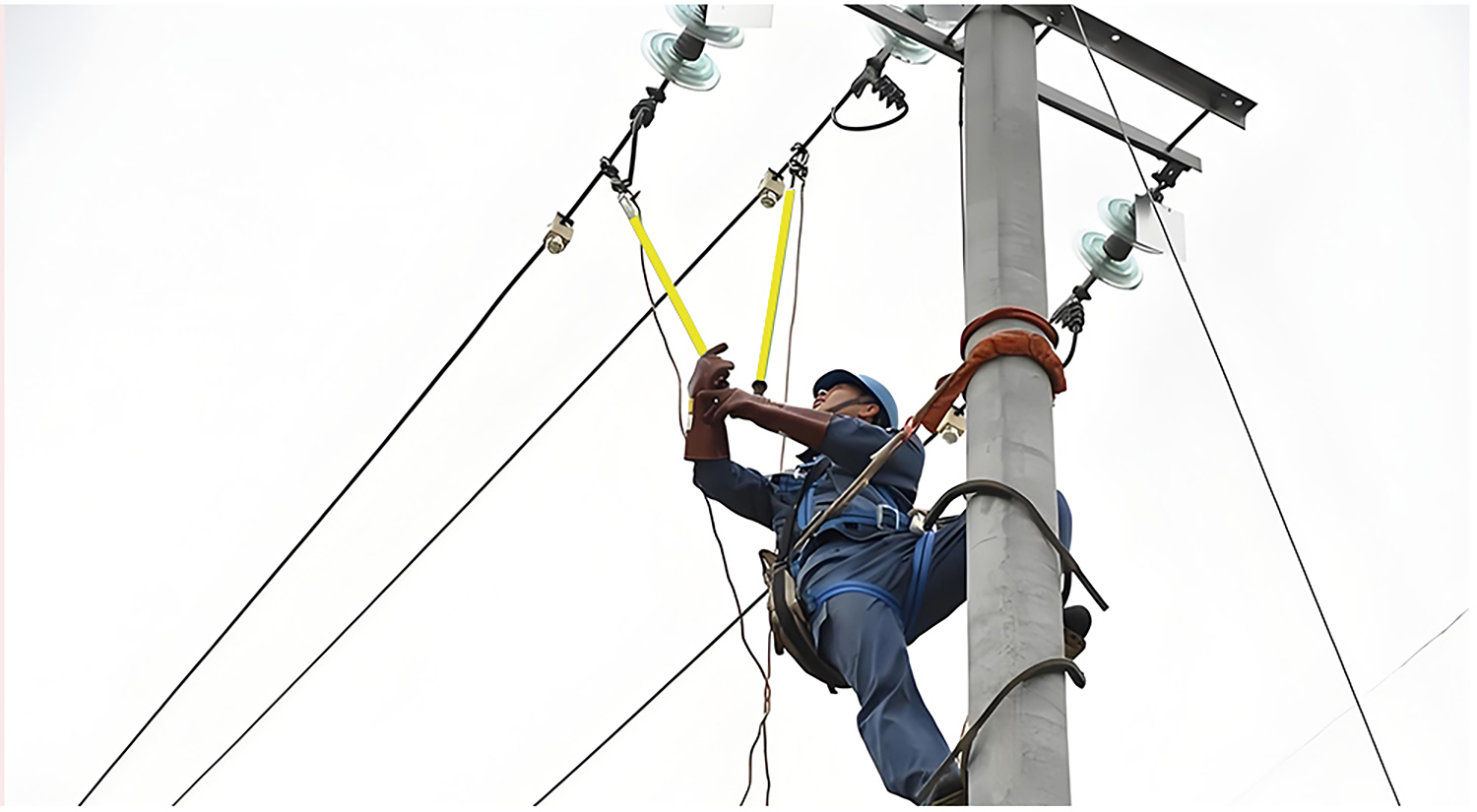

(9)在同塔架設多回線路桿塔的停電線路上裝設接地線，應采取措施防止接地線擺動，并滿足如圖所示安全距離的規定。

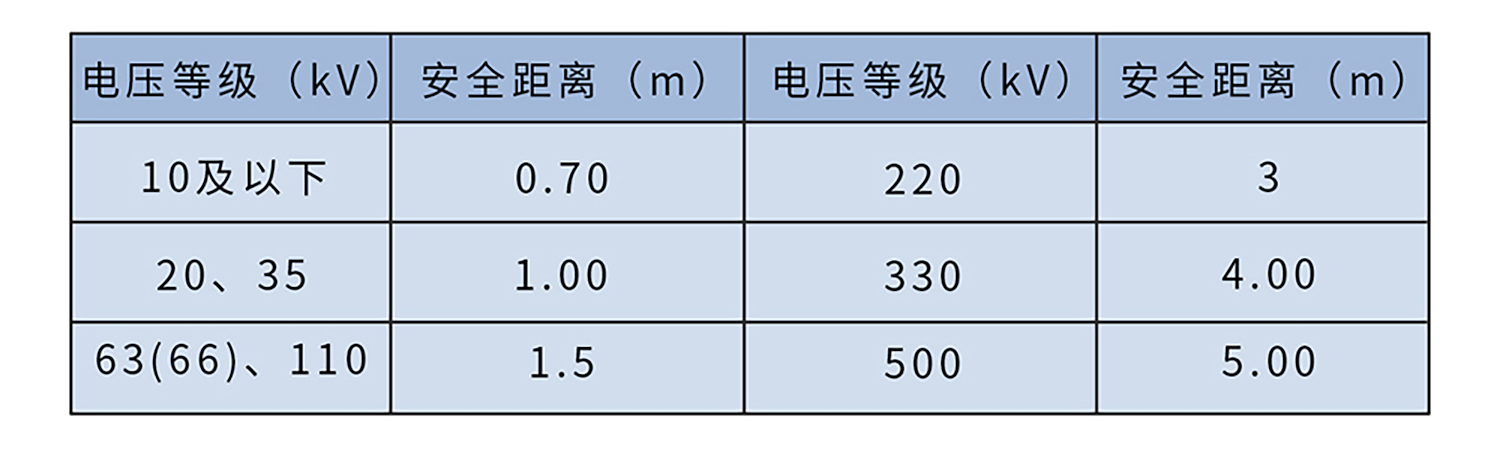

在帶電線路桿塔上工作與帶電導體最小安全距離

(10)同桿塔架設的多層電力線路掛接地線時應先掛低麗后掛高壓，先掛下層，后掛高層，拆除時次序相反。

(11)接地線在通過短路電流之后應當予以報廢。

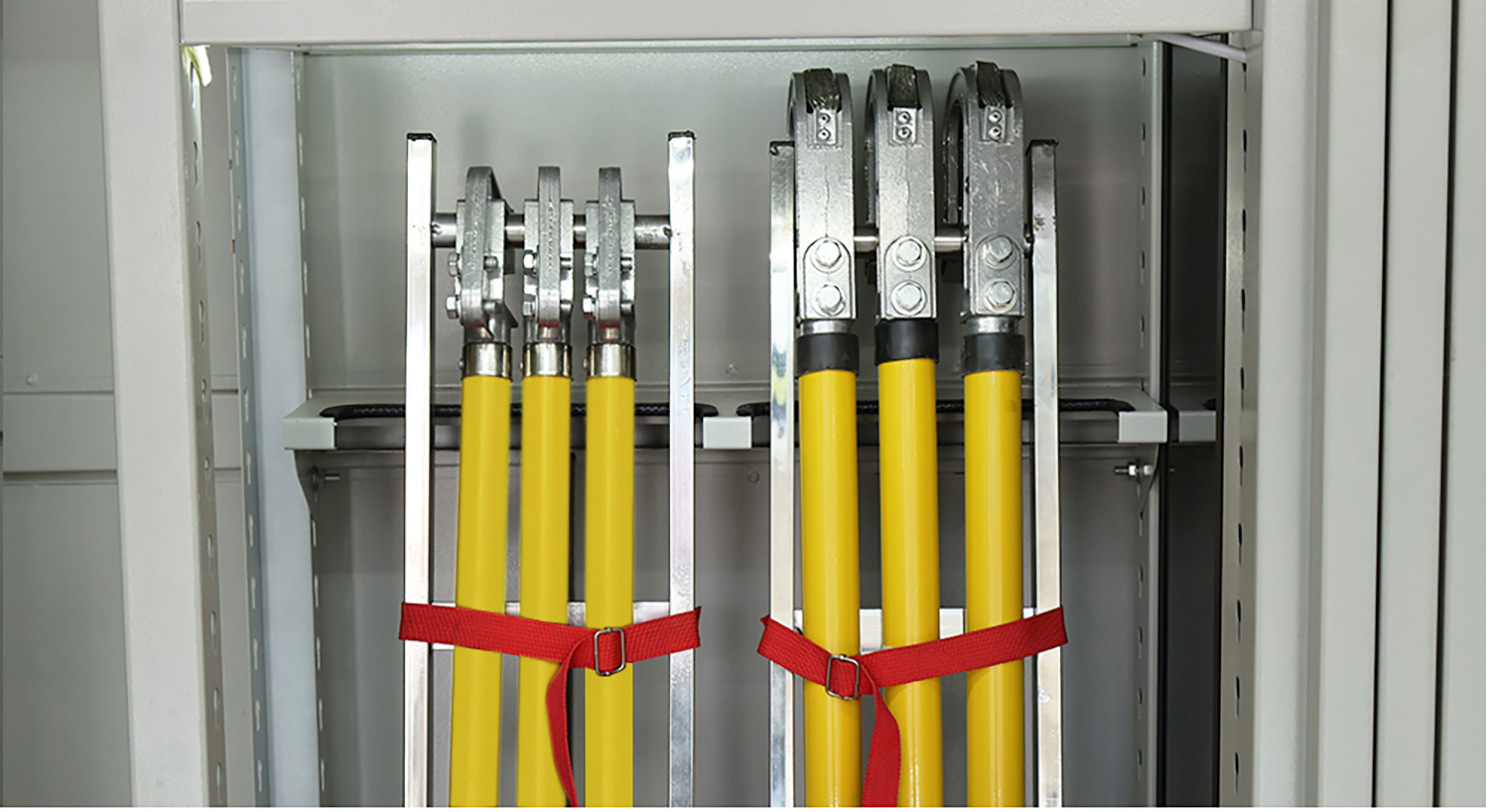

(12)每組接地線均應編號，并存放在固定地點，存放位置亦應編號，接地線號碼與存放位置號碼一致。

(13)裝拆接地線，應做好記錄，交接班時應交待清楚。

攜帶型接地線的試驗，主要檢查兩個參數:導線和各連接點的直流電阻及絕緣桿的絕緣強度。

攜帶型接地線的直流電阻試驗，測量各接線鼻子之間的直流電陽，試驗采用直流電壓降法測量(電流、電壓表法)，試驗電流應不小于30A，條件有限時可用QJ44雙臂電橋測重。

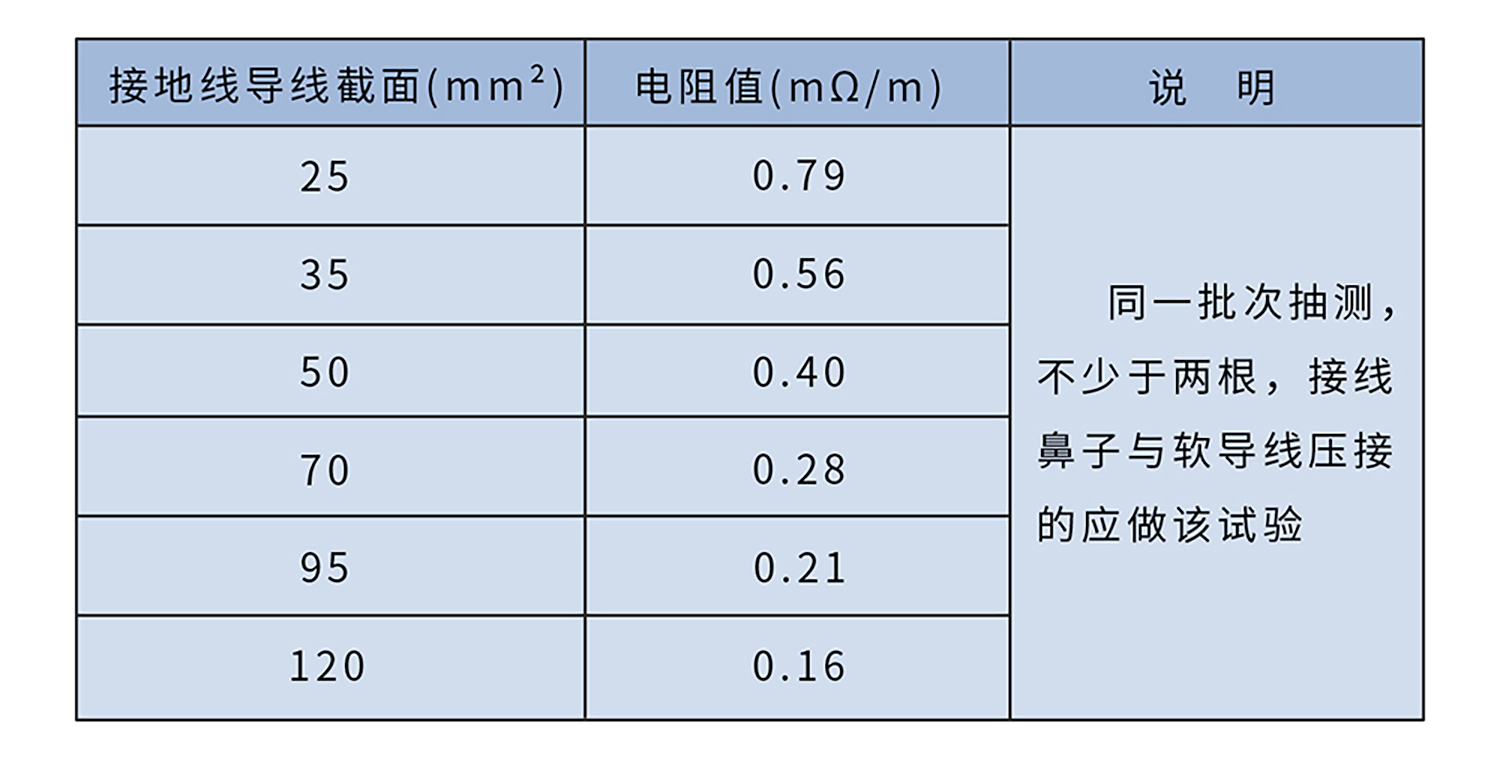

此試驗主要考核攜帶型接地線線鼻子、匯流夾與多股銅質軟導線之間的接觸是否良好。同時，也可考核多股銅質軟導線的截面積是否符合要求。接地線截面不同，則每米的直流電阻值也不同。進行接地線的成組直流電阻試驗時，應先測量各接線鼻間兩兩的長度，根據測得的直流電阻值，算出每米的電阻值，算出每米的電阻值，其值如圖所示，則為合格。

接地線的成組直流電阻試驗要求

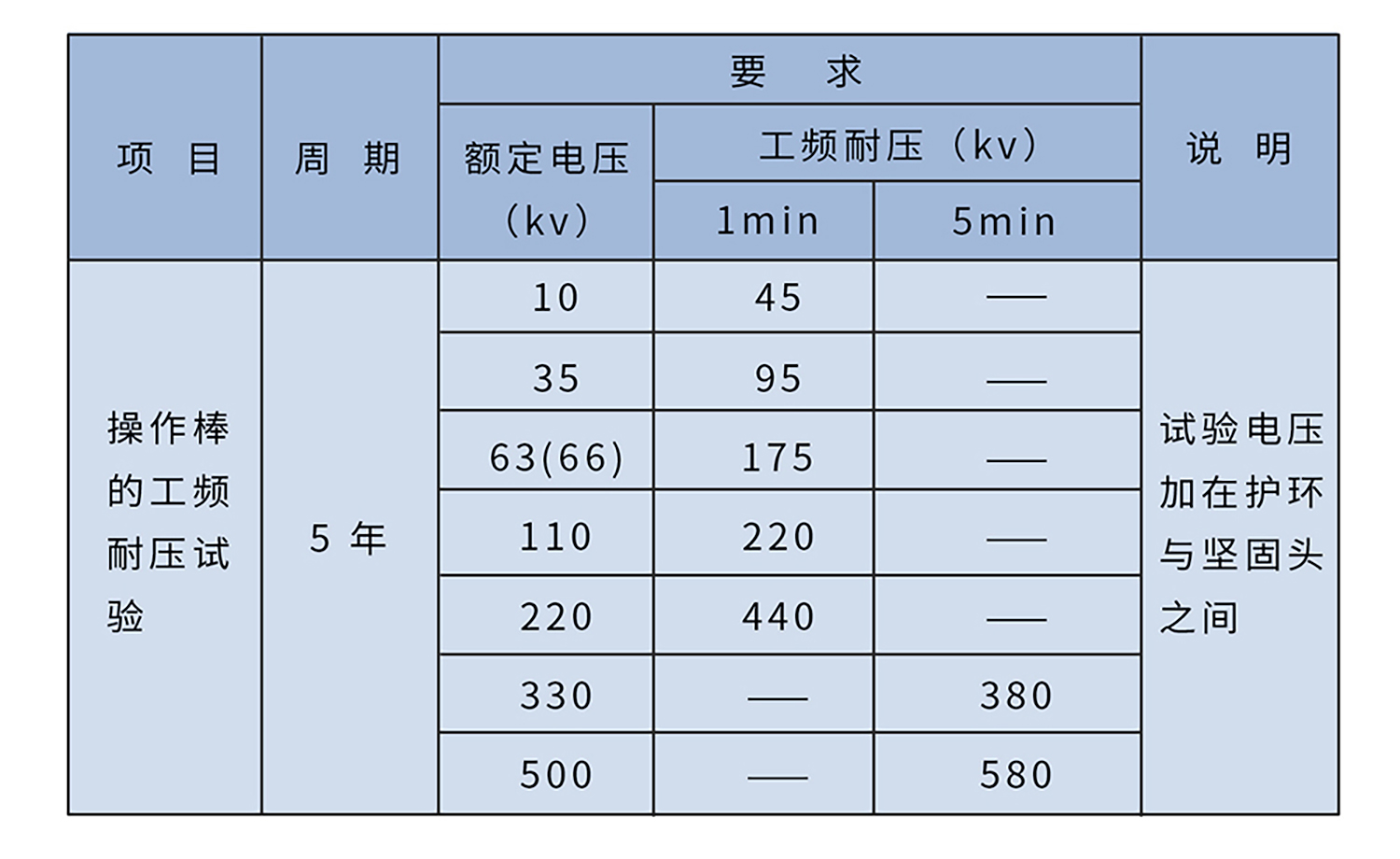

工頻耐壓試驗方法與絕緣桿試驗方法相同，試驗電壓加在操作棒的護環與緊固頭之間。不同電壓等級接地線的操作棒所加試驗電壓及加壓時間也不同。攜帶型接地線的試驗項目、周期和要求如圖所示。

攜帶型接地線的試驗項目、周期和要求
